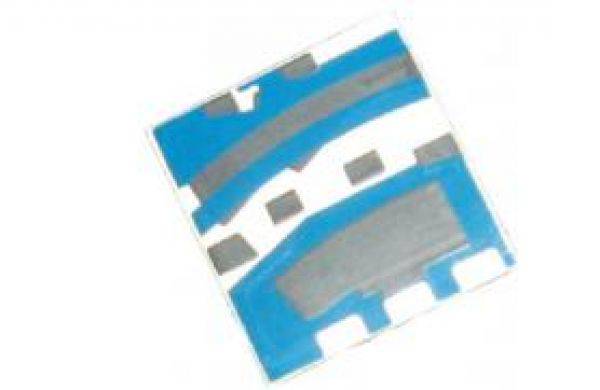

Плата датчика потенциометра напорного диска воздухомера



Климатическое исполнение У2 согласно ГОСТ 15150

Технические характеристики

Номинальное напряжение питания датчика, В 5
Эквивалентное сопротивление шумов перемещения дроссельной заслонки при приемке и поставке, Ом не более 250
Активное (входное) сопротивление датчика между контактами 1 и 3, кОм 4,7 ± 30%
Температура окружающего воздуха °С; (25±10)o
Относительная влажность воздуха, % от 45 до 80
Атмосферное давление, кПа от 84,0 до 106,7 (от 630 до 800 мм рт. ст.)

Варианты конструктивного исполнения (отличаются габаритными размерами и исполнением топологии резистивного и проводникового слоев):

  1. Датчик ПРМ-1 габаритные размеры 20*18,5*0,6 мм, масса не более 1,0 г (для автомобилей «AUDI» с двигателем AAR).
  2. Датчик ПРМ-2 габаритные размеры 20*16,5*0,6 мм, масса не более 0,9 г (для автомобилей «AUDI» с двигателем AAD).
